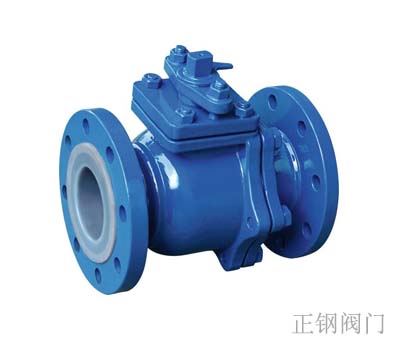

襯氟閥門襯氟后的質量檢驗

氟塑料襯里閥門零件與管道襯里后質量檢驗，屬于過程檢驗，是閥門襯里質量好壞的關鍵環節。檢驗主要內容如下。

①    襯里結構尺寸檢驗 閥門零件襯里后主要結構尺寸應符合圖紙尺寸。

②    襯里層厚度檢驗 閥門零件襯里層厚度應均勻，最小襯里厚度應符合圖紙設計要求。

③    襯里層表面質量檢驗 襯里層表面應當光滑平整、無氣泡、裂紋、夾渣等缺陷，法蘭翻邊處及其他轉角處應色澤均勻，無泛白現象。

④    襯里層電火花測漏 氟塑料襯里層應進行100%電火花測漏。按照GB/T23711.1-2009的規定進行檢測。采用5~20kV高頻電火花檢測儀，檢測探頭在襯里層表面層以50~100mm/s的速度均勻移動掃描。襯里層不被擊穿為合格。

⑤    襯里層密度檢測 氟塑料是高分子材料，有數據表明，氟塑料密度越大滲漏系數越小，它們之間有線性關系。氟塑料密度襯里層的密度應不小于2.16g/cm3，襯里密度是在一定的溫度和壓力下形成的，這與襯里工藝的合理性和人員操作經驗相關。密度的檢測采用稱重法計算，也可采用儀器檢測。

⑥    防腐蝕性能檢驗 氟塑料襯里材料的防腐蝕性能決定了襯里閥門的防腐性能。由于氟塑料市場的混雜，質量千差萬別，如不能確定氟塑料的性能，必須按GB/T1763的規定做實驗確認。特別是在更換新牌號氟塑料時一般要做試驗。

⑦    襯里層與基體結合強度的檢驗 氟塑料襯里層與基體的結合強度，是衡量襯里質量好壞的標準之一。這項檢測可與真空試驗合并進行，在做型式試驗時，按GB/T23711.4-2009的規定有低壓真空度到高壓真空度順序進行。在0.08MPa負壓試驗條件下試驗，氟塑料襯里層不出現凸鼓擾曲現象為合格。
