CS49H圓盤式蒸汽疏水閥
【圓盤式蒸汽疏水閥特點及原理】
圓盤式蒸汽疏水閥結構獨特、價格低、動作可靠。漏氣率<3%，不受壓力波動的影響，壓力范圍大。由于密封面不銹鋼，使用壽命高于國內同類產品。
熱動力式疏水閥是根據柏努力定律及蒸汽與凝結水的物理特性,通過排放凝結水來改變作用在閥片上的動、靜壓力而使疏水閥執行無件-----閥片開關閥門.
工作原理:
當裝置剛啟動時,首先在較低的壓力下空氣和冷凝水流過疏水閥,通過入口孔托起閥片,再由出口孔排出,當壓力、溫度上升后,內壓上升,推動凝結水很快地通過疏水閥,在進出口之間存有很大的壓降,由于蒸汽比同樣重的凝結水的體積大的多,而增大流速,這時閥片的靜壓降低,使閥片下落,蒸汽從出口孔中間由四周流向閥片和閥蓋之間的間隙,進入壓力室,將閥片壓在密封環上,關閉閥門.當壓力室的蒸汽溫度降低,開始冷凝,使壓力室內的壓力降低,進口壓力托起閥片,疏水閥開啟進行排水.
【圓盤式蒸汽疏水閥排水量參照表（Kg/h）】
|
產品型號
Produstion Type |
DN |
工作壓差（Mpa) |
|
0.05 |
0.15 |
0.4 |
0.6 |
1.0 |
1.6 |
2.5 |
|
CS19H-16C
CS49H-16C
CS69H-16C |
15,20,25 |
150 |
280 |
400 |
475 |
600 |
800 |
|
|
32,40,50 |
550 |
650 |
900 |
1200 |
1700 |
2100 |
|
|
CS19H-25
CS49H-25
CS69H-25 |
15,20,25 |
1717 |
1828 |
2536 |
2701 |
3202 |
3581 |
|
|
32,40 |
56 |
|
119 |
|
321 |
470 |
534 |
|
50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
|
CS19H-40
CS49H-40
CS69H-40 |
15,20,25 |
56 |
|
119 |
|
321 |
470 |
534 |
|
32,40,50 |
1800 |
2050 |
2600 |
3000 |
3500 |
4300 |
5000 |
【圓盤式蒸汽疏水閥結構圖】

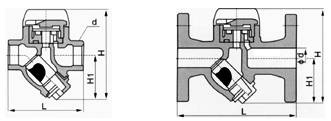

【圓盤式蒸汽疏水閥外形連接尺寸】
|
產品型號
Produstion Type |
DN |
螺紋連接 |
承接焊連接 |
重量
（kg)Weight |
法蘭連接 |
重量
（kg)Weight |
|
RC |
L |
H |
H1 |
L |
H |
H1 |
D’ |
t |
L |
H |
H1 |
D |
K |
d |
c |
f |
N-φ |
|
(mm) |
(mm) |
(mm) |
|
|
15 |
1/2 |
75 |
57 |
35 |
75 |
57 |
35 |
23 |
7 |
1.23 |
150 |
57 |
35 |
95 |
65 |
45 |
14 |
2 |
4-14 |
3.13 |
|
20 |
3/4 |
85 |
60 |
43 |
85 |
60 |
43 |
28 |
7 |
1.32 |
150 |
60 |
43 |
105 |
75 |
55 |
14 |
2 |
4-14 |
3.70 |
|
25 |
1 |
95 |
68 |
50 |
95 |
68 |
50 |
33 |
10 |
1.67 |
160 |
68 |
50 |
115 |
85 |
65 |
14 |
2 |
4-14 |
4.78 |
|
32 |
11/4 |
105 |
90 |
80 |
105 |
90 |
80 |
42 |
12 |
6.7 |
200 |
90 |
80 |
135 |
100 |
78 |
16 |
2 |
4-18 |
10.8 |
|
40 |
11/2 |
110 |
90 |
80 |
110 |
90 |
80 |
52 |
12 |
6.9 |
230 |
90 |
80 |
145 |
110 |
85 |
16 |
3 |
4-18 |
10.84 |
|
50 |
2 |
170 |
95 |
87 |
130 |
95 |
87 |
62 |
12 |
7.7 |
230 |
95 |
87 |
160 |
125 |
100 |
16 |
3 |
4-18 |
13.62 |
|
CS19H-40
CS49H-40
CS69H-40 |
15 |
1/2 |
75 |
61 |
41 |
75 |
61 |
41 |
23 |
9 |
1.23 |
150 |
61 |
41 |
95 |
65 |
45 |
16 |
2 |
4-14 |
3.13 |
|
20 |
3/4 |
85 |
64 |
45 |
85 |
64 |
45 |
28 |
12 |
1.32 |
150 |
64 |
45 |
105 |
75 |
55 |
16 |
2 |
4-14 |
3.70 |
|
25 |
1 |
95 |
68 |
45 |
95 |
68 |
45 |
33 |
15 |
1.67 |
160 |
68 |
45 |
115 |
85 |
65 |
16 |
2 |
4-14 |
4.78 |
|
32 |
11/4 |
105 |
81 |
56 |
105 |
81 |
56 |
40 |
15 |
6.7 |
200 |
81 |
56 |
135 |
100 |
78 |
18 |
2 |
4-18 |
11.7 |
|
40 |
11/2 |
110 |
81 |
56 |
110 |
81 |
56 |
50 |
15 |
6.82 |
230 |
81 |
56 |
145 |
110 |
85 |
18 |
3 |
4-18 |
11.82 |
|
50 |
2 |
120 |
89 |
64 |
120 |
89 |
64 |
60 |
20 |
7.62 |
230 |
89 |
64 |
160 |
125 |
100 |
20 |
3 |
4-18 |
14.14 | |
|
