【變徑放料球閥產品概述】
放料球閥的兩端法蘭大小不等，一端為標準法蘭一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底。閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的最理想產品。
其結構形式為浮動直通式，連接形式為法蘭，閥外殼采用碳鋼內襯氟塑料，閥球為與閥桿一體式金屬嵌件外包氟塑料工藝制造，具有耐腐密封性好、啟閉靈活、快速的特點且外型美觀、強度高、經久耐用。是現代化工工藝流程中使用最為廣泛的耐腐閥門。
【變徑放料球閥設計標準】
設計標準：GB/T 12237-1989
結構長度：Q/OLF002-03
連接端標準：GB/T 7307、GB/T 79、ISO 2852
試驗標準：JB/T 9092-1999

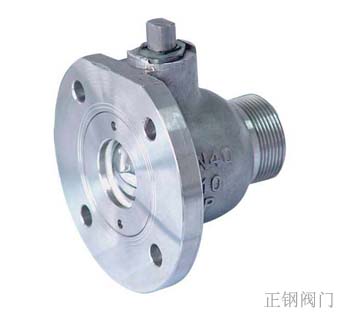

【變徑放料球閥產品樣圖】
【變徑放料球閥設計規范】
遵循GB/T12237，APl 608, API 6D標準
|
公稱通徑DN |
放料球閥主要外形尺寸和連接尺寸mm |
|
D |
D1 |
D2 |
z-φd |
n-φd |
L |
L0 |
H |
b1 |
b2 |
|
25 |
235 |
85 |
125 |
4-φ14 |
4-φ14 |
120 |
220 |
115 |
15 |
22 |
|
40 |
235 |
110 |
160 |
4-φ18 |
4-φ18 |
135 |
250 |
130 |
19 |
22 |
|
50 |
230 |
125 |
190 |
4-φ18 |
8-φ14 |
160 |
250 |
125 |
14 |
20 |
|
80 |
245 |
160 |
210 |
4-φ18 |
8-φ14 |
200 |
400 |
184 |
15 |
22 |
【變徑放料球閥設計特點】
放料球閥基本系列為FQ41F型，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1、采用氟塑料襯里層的球閥，具有極高的化學穩定性，可以適用于任何強腐蝕性化學介質；
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3、啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性；
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
訂貨須知：
一、①變徑放料球閥產品名稱與型號②變徑放料球閥口徑③變徑放料球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門變徑放料球閥型號，請按變徑放料球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
