【法蘭三通L型球閥產品特征】
Q44F Q44N法蘭三通L型球閥是一種三通道的回轉型球閥,O型三通球閥的閥芯為L型，可以滿足不同的生產工藝要求。三通球閥可以根據需要，任何一個管道都可以作為入口或出口。L型三通球閥是對三條管道中的兩條管道進行切除，T型三通球閥實現把三條連通管道進行合流與分流。
【法蘭三通L型球閥產品特點】
1、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。
2、三通球芯分T形和L形，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

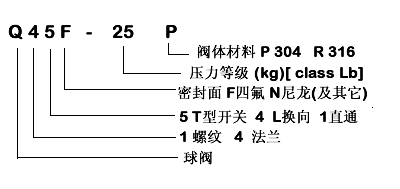

【法蘭三通L型球閥型號排列方式】
| 閥門系列 |
壓力 |
規格 |
適用溫度ºC |
殼體材料 |
采用標準 |
連接形式 |
L(T)
系列 |
(Q44F-16C) |
PN16 |
DN15~200 |
-29~ +250* |
碳鋼
不銹鋼 |
GB 12221
JB 79 |
法蘭 |
| (Q44F-25) |
PN25 |
| (Q44F-40) |
PN40 |
【法蘭三通L型球閥主要零部件材料】
| 零件名稱 |
CF8系列 |
CF3系列 |
CF8M系列 |
CF3M系列 |
WCB系列 |
| 閥體 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 閥蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 球體 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
| 閥座 |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
PTFE/PPL |
| 閥桿 |
F304 |
F304L |
F316 |
F316L |
1Cr13 |
| 中法蘭墊片 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
| 閥桿軸承 |
PTFE |
PTFE |
PTFE |
PTFE |
PTFE |
| 止推墊圈 |
304 |
304L |
316 |
316L |
1Cr13 |
| 填料壓環 |
304 |
304L |
316 |
316L |
1Cr13 |
| 螺栓 |
A193-B8 |
A193-B8 |
A193-B8M |
A193-B8M |
35CrMoA |
| 螺母 |
A194-8M |
A194-8M |
A194-8M |
A194-8M |
45 |
| 填料壓蓋 |
CF8 |
CF3 |
CF8M |
CF3M |
WCB |
| 彈性擋圈 |
304 |
304 |
304 |
304 |
65Mn |
| 限位塊 |
304 |
304 |
304 |
304 |
1Cr13 |
| 手柄 |
WCB |
WCB |
WCB |
WCB |
WCB |
| 防靜電彈簧 |
304 |
304L |
316 |
316L |
1Cr13 |
| 適用介質 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
尿素等腐蝕性介質 |
水、油、蒸汽等 |
| 適用溫度 |
PTFE -28～150℃ PPL-28～250℃ |
【法蘭三通L型球閥結構圖】
【法蘭三通L型球閥主要連接尺寸】
| 尺寸 |
in |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
2-1/2 |
3 |
4 |
5 |
6 |
8 |
| mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| L |
mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 1/2L |
mm |
140 |
160 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
540 |
| H |
mm |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
160 |
190 |
220 |
270 |
| W |
mm |
140 |
140 |
155 |
250 |
250 |
350 |
350 |
420 |
700 |
1000 |
1300 |
1800 |
【法蘭三通L型球閥介質流向方式】
【法蘭三通L型球閥安裝指示】
（1）取掉法蘭端兩邊的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗和清除干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。
訂貨須知：
一、①法蘭三通L型球閥產品名稱與型號②法蘭三通L型球閥口徑③法蘭三通L型球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門法蘭三通L型球閥型號，請按法蘭三通L型球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
