【磨輪調節閥工作原理】

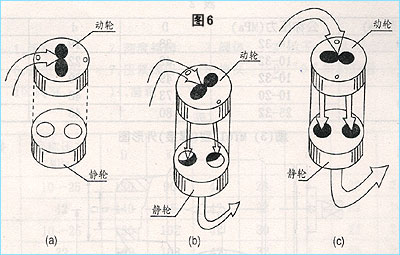

工作原理請參看下圖，介質流體從閥門的進口端進入閥腔內，假設閥門正處在“關閉”狀態，見圖所示，兩磨輪上的節流孔處于垂直相向位置，流道被完全堵死；隨后當手柄開始轉動一定的銳角角度，并通過閥桿的連接傳遞，使動磨輪也隨之轉動了一個銳角，這時兩個磨輪的相對位置就形成了見圖所示，工作面上的流道為兩個月牙孔，流體通過兩個月牙孔被分成兩股支流，以后再合并為一股流從閥門的出口處流出。調節流量的大小也就是使手柄在90°角度之間任意轉動，以改變由兩塊動、靜磨輪組成的流道流通面積的大小來實現的，其工作面上流道變化的全過程就似天體月亮的圓缺變化的模樣，當手柄繼續轉至“全開”位置時，流道被完全打開，工作面上的流道截面好像兩顆滿月的月亮，見圖所示。另釋，閥門在工作中，流體對磨輪產生了一定的壓力，使得動靜磨輪始終緊貼一起，更加強了工作面的密封效果，就在逆流工況時，也具有良好的密封性能。

【磨輪調節閥產品性能規范】

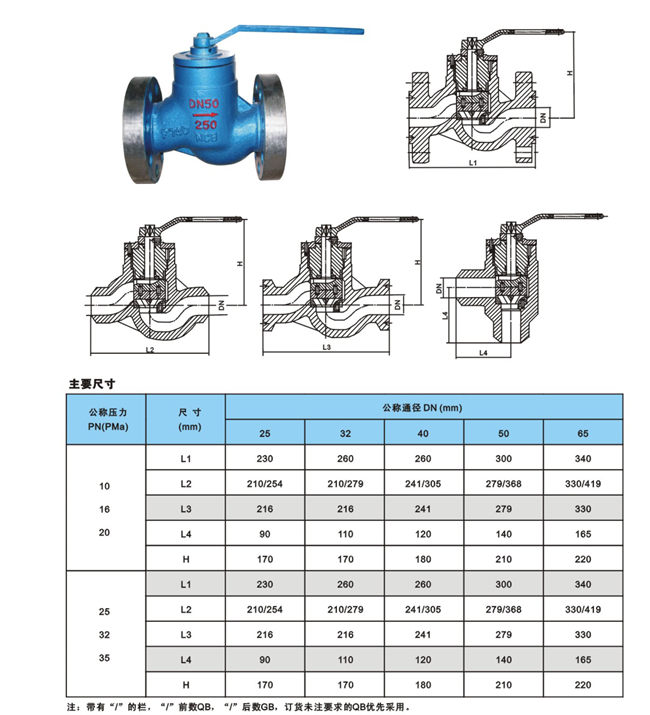

【磨輪調節閥主要連接尺寸】

【磨輪調節閥使用、安裝維護注意事項】

1. 閥門出廠前均作了強度和密封試驗，使用時所有連接處均應保持初始狀態。

2. 本系列閥門操作手輪上標有啟閉旋向標志，明桿式上部配有啟閉高度標尺，以供調節指示。

3. 本閥門與管線焊接時，應將閥門開啟，適當用潮濕物保護頸部，盡量減少高溫?zé)醾鲗?dǎo)，以防損壞密封填料件。

4. 關閉閥門時嚴禁使用加力桿，閘板關閉至頂端時手輪應回轉1/2圈使閘板處于浮動狀態。

5. 閥門在使用過程中，應定期向閥帽注脂接頭注入定量潤滑脂。

6. 閥門在使用過程中，如因易損件而泄漏，應及時更換。

7. 閥門在檢修過程中，應將內腔清洗干凈，組裝時應將各傳動部位加潤滑脂。

8. 閥門儲存停用期間，應將閘板處于關閉位置，長期存放應置于通風干燥處，定期檢查保養。
