【高壓平板閘閥使用說明】
1. 采用浮動閥座，雙向啟閉，密封可靠，啟閉靈活。
2. 閘板均有導向條給予精密導向，同時密封面均噴焊硬質合金，耐沖蝕。
3. 閥體承載能力高，通道為直通式，全開時，與閘板導流孔相貫通和直管相似，流阻很小。閥桿采用復合填料，多重密封，使得密封可靠，摩擦力小。
4. 關閉閥門時，順時針轉動手輪，閘板下移至底部，由于介質壓強的作用，將進口端密封座推向閘板方向，形成較大的密封比壓，從而形成第一道密封。同時，將閘板壓向出口端密封座上，成為雙重密封。
5. 由于采用雙重密封，所以可在不影響管道工作的情況下更換易損件。這是本廠產品優先于國內外同類產品的重要特征。
6. 開啟閘板時，逆時針旋轉手輪，閘板上移，導流孔與通道孔相貫通。隨著閘板的上升，貫通孔逐漸加大，至極限位置時，導流孔與通道孔相重合，此時全開。

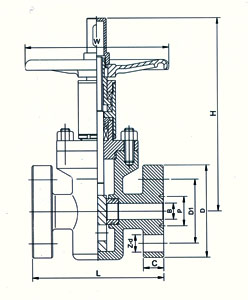

【高壓平板閘閥產品結構圖】
【高壓平板閘閥機械性能】
| 公稱壓力（MPa） |
16.0 |
20.0 |
25.0 |
35.0 |
42.0 |
| 殼體試驗壓力（MPa） |
24.0 |
30.0 |
37.5 |
52.5 |
63.0 |
| 密封試驗壓力（MPa） |
17.6 |
22.0 |
27.5 |
38.5 |
46.0 |
| 適用介質 |
水、油品等非腐蝕性介質 |
| 適用溫度 |
-29℃-120℃ |
【高壓平板閘閥制造檢驗標準】
|
生產標準：GB/T12234-2007
法蘭標準：GB9113.4-2000 |
| 閥門試驗：GB/T13927-2008 |
【高壓平板閘閥主要連接尺寸】
|
公稱壓力（MPa） |
公稱通徑 |
尺寸 |
|
B |
D |
D1 |
P |
L |
C |
H |
Z-d |
W |
|
16.0
20.0 |
25 |
22 |
150 |
101.5 |
50.80 |
210 |
29 |
255 |
4-26 |
180 |
|
32 |
28 |
160 |
111 |
60.32 |
230 |
29 |
307 |
4-26 |
200 |
|
40 |
35 |
180 |
124 |
68.28 |
260 |
32 |
356 |
4-30 |
240 |
|
50 |
47 |
215 |
165 |
95.25 |
300 |
38.5 |
379 |
8-26 |
250 |
|
65 |
57 |
245 |
190.5 |
107.95 |
340 |
41.5 |
402 |
8-30 |
280 |
|
80 |
72 |
240 |
190.5 |
123.82 |
390 |
38.5 |
475 |
8-26 |
320 |
|
100 |
92 |
395 |
235 |
149.22 |
480 |
44.5 |
548 |
8-33 |
350 |
|
150 |
136 |
380 |
317.5 |
211.12 |
550 |
56 |
775 |
12-33 |
450 |
|
200 |
174 |
470 |
393.5 |
269.88 |
650 |
63.5 |
793 |
12-39 |
550 |
|
25.0 |
25 |
22 |
150 |
101.5 |
50.80 |
210 |
29 |
255 |
4-26 |
180 |
|
32 |
28 |
160 |
111 |
60.32 |
230 |
29 |
307 |
4-26 |
200 |
|
40 |
35 |
180 |
124 |
68.28 |
260 |
32 |
356 |
4-30 |
240 |
|
50 |
47 |
215 |
165 |
95.25 |
300 |
38.5 |
379 |
8-26 |
260 |
|
65 |
57 |
245 |
190.5 |
107.95 |
340 |
41.5 |
402 |
8-30 |
280 |
|
80 |
70 |
270 |
203 |
136.52 |
390 |
48 |
475 |
8-33 |
320 |
|
100 |
92 |
310 |
241.5 |
161.92 |
480 |
54 |
548 |
8-36 |
350 |
|
150 |
136 |
395 |
317.5 |
211.212 |
550 |
83 |
775 |
12-39 |
450 |
|
200 |
174 |
485 |
393.5 |
269.68 |
650 |
92 |
793 |
12-45 |
550 |
|
35.0
42.0 |
25 |
19 |
160 |
108 |
60.32 |
210 |
35 |
255 |
4-26 |
180 |
|
32 |
25 |
185 |
130 |
72.24 |
230 |
38.5 |
307 |
4-30 |
200 |
|
40 |
29 |
205 |
14 |
82.55 |
260 |
44.5 |
356 |
4-33 |
240 |
|
50 |
38 |
235 |
171.5 |
101.60 |
300 |
51 |
379 |
8-30 |
260 |
|
65 |
48 |
265 |
197 |
111.12 |
340 |
57.5 |
402 |
8-33 |
280 |
|
80 |
57 |
305 |
228.5 |
127.00 |
390 |
67 |
475 |
8-36 |
320 |
|
100 |
73 |
355 |
273 |
157.18 |
480 |
76.5 |
548 |
8-42 |
350 |
|
150 |
111 |
485 |
368.5 |
228.60 |
550 |
108 |
775 |
8-56 |
450 |
|
200 |
146 |
550 |
438 |
279.40 |
650 |
127 |
793 |
12-56 |
550 |
訂貨須知：
一、①高壓平板閘閥產品名稱與型號②高壓平板閘閥口徑③高壓平板閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門高壓平板閘閥型號，請按高壓平板閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
