【高溫高壓電站升降式止回閥產品概述】
高溫高壓電站升降式止回閥是一種遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲（網）。密封面堆焊鉆基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。
【高溫高壓電站升降式止回閥產品特點及用途】
1、 產品設計制造按照J(rèn)IS E101和JB/T3595標準規定，結構合理，性能良好，造型美觀。
2、 閥門中腔靜密封采用壓力自緊式密封結構，密封性能好，焊接安裝方便，無泄漏。
3、 密封面采用司太立鉆基硬質合金堆焊而成，耐磨、耐腐蝕、耐高溫 、抗擦傷性能好，使用壽命長。

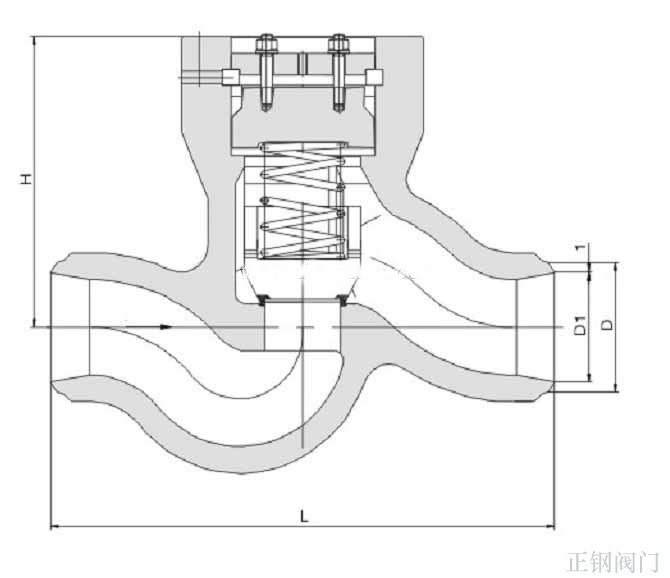

【高溫高壓電站升降式止回閥產品結構圖】
【高溫高壓電站升降式止回閥標準及規范】
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
|
20.0 |
30.0 |
22.0 |
|
|
|
|
25.0 |
37.5 |
27.5 |
|
|
|
|
32.0 |
48.0 |
36.0 |
|
|
|
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
|
P5417 |
48.0 |
36.0 |
17 |
|
|
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
P5514 |
48.0 |
36.0 |
|
14 |
|
|
P5517 |
53.0 |
39.0 |
|
17 |
|
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
P5714 |
55.0 |
40.0 |
|
|
14 |
|
P5717 |
60.0 |
44.0 |
|
|
17 |
【高溫高壓電站升降式止回閥主要零部件材料】
|
型號 |
零件名稱 |
|
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
H61H－250 H61H－320 |
A216/WCB |
A105 |
彈簧鋼 |
A182/F6a |
304+夾柔性石墨 |
A216/WCB |
A216/WCB |
A194/2H |
|
H61Y-P54100V H61Y-P57170V |
A217/WC9 |
A182/F22 |
彈簧鋼 |
A182/304 |
304+夾柔性石墨 |
A217/WC9 |
A217/WC9 |
A194/ |
【高溫高壓電站升降式止回閥主要連接尺寸】
|
公稱通徑 |
尺寸 |
配管 (mm) 外徑×壁厚 |
重 量 (Kg) |
|
DN (mm) |
L |
D |
D1 |
D2 |
d |
H |
|
10 |
125 |
30 |
10 |
13 |
10 |
156 |
16×3 |
3 |
|
15 |
155 |
42 |
14 |
18 |
14 |
170 |
22×4 |
8．5 |
|
20 |
155 |
42 |
19 |
23 |
14 |
180 |
28×4 |
9 |
|
25 |
180 |
53 |
19 |
23 |
19 |
200 |
28×4 |
10 |
|
32 |
180 |
53 |
26 |
30 |
26 |
210 |
38×6 |
14 |
|
40 |
215 |
75 |
38 |
43 |
33 |
250 |
60×10 |
25 |
|
50 |
320 |
85 |
48 |
53 |
37 |
300 |
76×12 |
28 |
|
65 |
430 |
110 |
67 |
330 |
89×11 |
39 |
430 |
110 |
|
80 |
470 |
130 |
84 |
340 |
108×14 |
75 |
470 |
130 |
|
100 |
560 |
165 |
101 |
370 |
133×16 |
148 |
560 |
165 |
|
125 |
650 |
185 |
124 |
390 |
168×22 |
180 |
650 |
185 |
|
150 |
730 |
220 |
164 |
400 |
195×15 |
340 |
730 |
220 |
|
175 |
900 |
240 |
187 |
428 |
219×16 |
400 |
900 |
240 |
|
200 |
950 |
260 |
200 |
518 |
/ |
603 |
950 |
260 |
