高溫高壓手動電站閘閥概述：
高溫高壓手動電站閘閥適用于公稱壓力PN10.0-42.0MPa,工作溫度≤540℃（其中P54170V工作溫度為570℃）的石油化工，水力、火力等各種系統的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動等。
高溫高壓手動電站閘閥結構特點和用途：
1、中腔靜密封采用法蘭連接方式或者自密封兩種方式，前者便于檢修，后者適用高溫高壓的工礦。
2、閘板采用三種結構形式供用戶選擇。
3、閘板與閥座密封面采用司太立鉆基硬質合金堆焊而成、耐磨、耐高溫、耐腐蝕、抗擦傷性能好。
4、閥桿經調質表面硬化處理，有良好的抗腐蝕性和抗擦傷性。

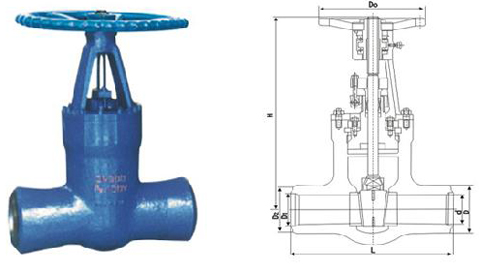

高溫高壓手動電站閘閥結構圖：
高溫高壓手動電站閘閥技術參數：
|
產品型號 Product type
公稱壓力PN（MPa）Nominal pressure |
試驗壓力（MPa）Test pressure |
工作壓力（MPa）
Working pressure |
工作溫度（℃）
Working temperature |
適用介質
Appicable medium |
|
強度試驗
Sheel test |
密封試驗/上密封實驗
Seal test |
|
Z60Y-250 |
25 |
37.5 |
27.5 |
- |
≤425 |
水、蒸汽、Water,steam |
|
Z60Y-320 |
32 |
48.0 |
36.0 |
- |
≤425 |
|
Z60Y-P54100 |
- |
30.0 |
22.0 |
P5410 |
≤540 |
蒸汽 Steam |
|
Z60Y-P54170 |
- |
48.0 |
36.0 |
P5417 |
≤540 |
高溫高壓手動電站閘閥主要零部件材料：
|
零件名稱 |
材料牌號 |
|
閥體 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
閥蓋 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
支架 |
WCB |
WCB |
WCB |
|
閘板 |
WCB |
Wc6 |
Wc9 |
|
閥桿 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
|
閥座 |
25 |
304 |
304 |
|
密封環（墊片） |
包覆墊、 增強柔性石墨 |
|
填料 |
增強柔性石墨 |
|
閥桿螺母 |
ZCuAI10Fe3 |
|
零件名稱 |
材料牌號 |
|
閥體 |
WCB A105 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
閥蓋 |
WCB 35 |
Wc6 12Cr1MoV |
Wc6 12Cr1MoV |
|
支架 |
WCB |
WCB |
WCB |
|
閘板 |
WCB |
Wc6 |
Wc9 |
|
閥桿 |
2Cr13 |
25Cr2MoV 20Cr1Mo1V1A |
25Cr2MoV 20Cr1Mo1V1A |
|
閥座 |
25 |
304 |
304 |
|
密封環（墊片） |
包覆墊、 增強柔性石墨 |
|
填料 |
增強柔性石墨 |
|
閥桿螺母 |
ZCuAI10Fe3 |
高溫高壓手動電站閘閥連接尺寸：
|
型號 |
公稱通經DN（mm） |
主要尺寸 |
重量 |
|
L |
D |
D1 |
D2 |
H |
Do |
|
Z61Y-250
Z61Y-320
Z60Y-250
Z60Y-320
Z60Y-P54140V
Z60Y-P54170V
Z61Y-P54140V
Z61Y-P57170V |
50 |
280 |
82 |
50 |
78 |
586 |
300 |
42 |
|
65 |
350 |
105 |
68 |
93 |
650 |
320 |
53 |
|
80 |
480 |
120 |
83 |
110 |
680 |
400 |
130 |
|
100 |
525 |
150 |
108 |
145 |
755 |
450 |
180 |
|
125 |
600 |
195 |
129 |
172 |
830 |
500 |
190 |
|
150 |
700 |
225 |
166 |
183 |
1050 |
550 |
320 |
|
175 |
750 |
255 |
166 |
183 |
1050 |
600 |
400 |
|
200 |
800 |
285 |
208 |
243 |
1050 |
650 |
420 |
|
225 |
850 |
300 |
208 |
243 |
1100 |
700 |
480 |
一、①高溫高壓手動電站閘閥產品名稱與型號②高溫高壓手動電站閘閥口徑③高溫高壓手動電站閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門高溫高壓手動電站閘閥型號，請按高溫高壓手動電站閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
