電動襯氟閘閥

首頁> 電動襯氟閘閥

所屬系列：	閘閥系列
名稱：	電動襯氟閘閥
型號：	Z941F46
檢索關鍵字：	電動閘閥,電動襯氟閘閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

電動襯氟閘閥主要襯里材料
聚四氯乙烯 PTFE(F4) 　　
使用介質：強酸，強堿，強氧化劑等。　　
使用溫度：-200~180 　　
特點：具有優異的化學穩定性，有很高的耐熱性，耐寒性，磨擦系數很低，是極好的自潤滑材料，但機械性能較低，流動性差，熱膨脹大。　　
聚偏氯乙烯 PVDF(F2) 　　
使用介質：耐大多數化學藥品和溶劑，　　
使用溫度：-70~100 　　
特點：拉紳強度與壓縮強度比F4好，耐彎折，耐候，耐輻射。耐光和老化等，最大特點是韌性好，易成型。　　
聚烯烴：PO 　　
適用介質：各種濃度的酸堿鹽及某些有機溶劑。　　
使用溫度：-58~80 　　
特點：是目前世界最理想的防腐材料，已廣泛用于旋轉成型的大型設備和管道件內襯。　　
聚全氟乙烯 FEP (F46) 　　
適用介質：　　
任何有機溶劑或試劑，稀或濃無機 酸，堿，酮，芳烴，氯化烴等。　　
使用溫度：　　-85~150 　　
特點：力學，電性能和化學穩定性基本與F4相同，但突出優點是動擊韌性高，有極好的耐候性和輻射性。　　
聚三氟乙烯 PCTEF (F3) 　　
適用介質：　　各種有機溶劑，無機腐蝕液(氧化性酸類) 　　
使用溫度：-195~120 　　特點：耐熱性，電性能和化學穩定性僅次于F4，機械強度，蠕變性能，硬度比F4好些　　
聚丙烯： RPP 　　
適用介質：無機鹽類的水溶液，無機 酸類，堿類的稀或濃溶液。　　
使用溫度：-14~80 　　
特點：最輕的塑料之一，其屈服，拉伸和壓縮強度，硬度均優于低壓聚乙烯，有很突出的剛性，耐熱性好，易成型，優廉。改性后動擊性，流動性，彎曲彈性。　　聚氯乙烯: 硬質)PVC 　　
適用介質：耐水，濃堿，非氧化性酸，鏈烴，油和臭氧等。　　
使用溫度：0-55 　　
特點：機械強度較高，化學穩定性及介電性能優良，耐油性和抗老性也較好，易熔接
電動襯氟閘閥性能規范

設計規范	結構長度	連接法蘭	試驗與檢驗	產品標識	供貨規范
GB/T 12232 (GB/T 12234)	AG/T 12221	JB/T78;JB/T79	GB/T 13927	GB/T 12220	JB

電動襯氟閘閥解剖圖

電動襯氟閘閥主要零部件材料表

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄閥
		Z	C	P	R	P L	R L
1	閥體/端蓋/閘板	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥桿	1Cr13	2Cr13	1Cr18Ni9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	襯里/閥座	PTFE(F 4 )、PCTFE(F 3 )、FEP(F 46 )、PFA(可溶性 4 )
4	填料/壓蓋	WCB		CF8	CF8M	CF3	CF3M
5	填料	PTFE(F 4 )		PTFE(F 4 )		PTFE(F 4 )
6	活節螺栓	35		1Cr17Ni2		1Cr17Ni2
7	閥桿螺母	ZCuAI10Fe3		ZCuAI10Fe3		ZCuAI10Fe3
8	緊固螺母	45		1Cr17Ni2		1Cr18Ni9Ti
9	螺母			0Cr18Ni9		0Cr18Ni9
10	手輪	WCB		WCB		WCB

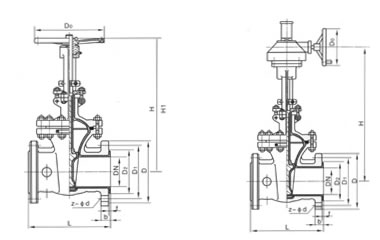

電動襯氟閘閥主要外形和連接尺寸：

公稱通徑

標準值

參考值

DN（mm)

NPS(inch)

L*

D

D1

D2

f

b

Z-φd

D0

H

H1

WT(kg)

PN1.0MPa

15

1/2

130

95

65

45

2

14

4-φ14

120

110

125

6

20

3/4

150

105

75

55

2

16

4-φ14

140

120

140

7

25

1

160

115

85

65

2

16

4-φ14

140

132

155

8

32

11/4

180

135

100

78

2

18

4-φ18

160

156

185

11

40

11/2

240

145

110

85

3

18

4-φ18

200

167

210

20

50

2

250

160

125

100

3

20

4-φ18

200

358

410

28

65

21/2

270

180

145

120

3

20

4-18

250

375

440

32

80

3

280

195

160

135

3

22

4-φ18

250

435

515

45

100

4

300

215

180

155

3

22

8-φ18

280

500

600

60

125

5

325

245

210

185

3

24

8-φ18

280

615

740

110

150

6

350

280

240

210

3

24

8-φ23

400

675

825

120

200

8

400

335

295

265

3

26

8-φ23

400

820

1020

150

250

10

450

390

350

320

3

28

12-φ23

450

970

1220

240

300

12

500

440

400

368

4

28

12-φ23

500

1145

1445

340

350

14

550

500

460

428

4

30

16-φ23

600

1280

1630

550

400

16

600

565

515

482

4

32

16-φ25

600

1450

1850

680

450

18

650

615

565

532

4

32

20-φ25

650

1538

1988

795

500

20

700

670

620

585

4

34

20-φ25

650

1730

2230

880

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

120

110

130

7

20

3/4

150

105

75

55

2

16

4-φ14

140

120

140

8

25

1

160

115

85

65

2

16

4-φ14

140

135

160

9

32

11/4

180

135

100

78

2

18

4-φ18

160

160

190

13

40

11/2

240

145

110

85

3

18

4-φ18

200

170

220

25

50

2

250

160

125

100

3

20

4-φ18

200

360

410

32

65

21/2

270

180

145

120

3

20

4-φ18

250

380

440

38

80

3

280

195

160

135

3

22

8-φ18

250

440

520

50

100

4

300

215

180

155

3

24

8-φ18

280

500

600

68

125

5

325

245

210

185

3

26

8-φ28

280

615

740

125

150

6

350

280

240

210

3

28

8-φ23

400

680

830

170

200

8

400

335

295

265

3

30

12-φ23

400

820

1020

210

250

10

450

405

355

320

3

32

12-φ25

450

980

1230

260

300

12

500

460

410

375

4

34

12-φ25

500

1150

1450

480

350

14

550

520

470

435

4

38

16-φ25

600

1285

1635

620

400

16

600

580

525

485

4

40

16-φ30

600

1455

1855

805

450

18

650

640

585

545

4

44

20-φ30

650

1545

1990

880

500

20

700

705

650

608

4

46

20-φ34

650

1735

2235

920

訂貨須知：
一、①電動襯氟閘閥產品名稱與型號②電動襯氟閘閥口徑③電動襯氟閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門電動襯氟閘閥型號，請按電動襯氟閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
