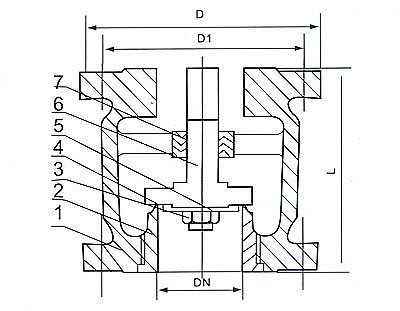

【不銹鋼立式止回閥主要連接尺寸】
|
型號 |
公稱通徑DN |
主要連接尺寸尺寸 |
|
L |
D |
D 1 |
D 2 |
D 6 |
b |
f |
f 1 |
Z-φd |
H |
|
H42W-16PH42W-16R |
40 |
200 |
145 |
110 |
85 |
- |
16 |
2 |
- |
4-18 |
95 |
|
50 |
230 |
160 |
125 |
100 |
- |
16 |
2 |
- |
4-18 |
105 |
|
65 |
290 |
180 |
140 |
120 |
- |
18 |
2 |
- |
4-18 |
120 |
|
80 |
310 |
195 |
165 |
135 |
- |
20 |
3 |
- |
8-18 |
130 |
|
100 |
350 |
215 |
180 |
155 |
- |
20 |
3 |
- |
8-18 |
140 |
|
125 |
400 |
245 |
210 |
185 |
- |
22 |
3 |
- |
8-12 |
155 |
|
150 |
480 |
280 |
240 |
210 |
- |
24 |
3 |
- |
8-23 |
180 |
|
200 |
600 |
335 |
295 |
265 |
- |
26 |
3 |
- |
12-23 |
215 |
|
型號 |
公稱通徑
DN(mm) |
尺寸 |
|
L 1 |
L 2 |
L 3 |
D |
D1 |
D2 |
b |
f |
Z-Φ |
|
H42W-25PH42W-25R |
15 |
- |
85 |
85 |
95 |
65 |
45 |
16 |
- |
4-Φ14 |
|
20 |
- |
95 |
95 |
105 |
75 |
55 |
16 |
- |
4-Φ14 |
|
25 |
- |
100 |
105 |
115 |
85 |
65 |
16 |
- |
4-Φ14 |
|
32 |
- |
105 |
150 |
135 |
100 |
78 |
16 |
- |
4-Φ14 |
|
40 |
- |
115 |
160 |
145 |
110 |
88 |
18 |
- |
4-Φ14 |
|
50 |
140 |
125 |
170 |
160 |
125 |
100 |
20 |
3 |
4-Φ14 |
|
65 |
160 |
145 |
180 |
180 |
145 |
120 |
22 |
3 |
8-Φ18 |
|
80 |
185 |
155 |
200 |
195 |
160 |
135 |
22 |
3 |
8-Φ18 |
|
100 |
210 |
210 |
210 |
230 |
190 |
160 |
24 |
3 |
8-Φ23 |
|
125 |
- |
275 |
275 |
275 |
220 |
188 |
28 |
3 |
8-Φ25 |
|
150 |
300 |
225 |
300 |
300 |
250 |
218 |
30 |
3 |
8-Φ25 |
|
200 |
380 |
380 |
380 |
360 |
310 |
278 |
34 |
3 |
12-Φ25 |
【不銹鋼立式止回閥作用原理和結構說明】
不銹鋼立式止回閥在使用過程中，介質按圖示箭頭方向流動。
1，當介質按規定方向流動時，閥瓣受介質力的作用，被開啟;介質逆流時，因閥瓣自重和閥瓣受介質反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的。
2，閥體及閥瓣的密封面采用不銹鋼堆焊。
3，不銹鋼立式止回閥的結構長度按GB12221-1989的規定，法蘭連接尺寸按JB/T79-1994的規定。
訂貨須知：
一、①不銹鋼立式止回閥產品名稱與型號②不銹鋼立式止回閥口徑③不銹鋼立式止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門不銹鋼立式止回閥型號，請按不銹鋼立式止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
