耐磨排渣閘閥

首頁> 耐磨排渣閘閥

所屬系列：	陶瓷閥門
名稱：	耐磨排渣閘閥
型號：	PZ41TC
檢索關鍵字：	耐磨排渣閘閥

銷售電話：021-59965667 59988753 圖文傳真：021-56467791

感謝您向我們發出訂單我們會在最短時間與您聯系!

PZ41TC耐磨排渣閘閥

■型號 Type

公稱壓力 PN(MPa)	法蘭密封面	產品型號
1.6	凸面	OPZ41H-16C
2.5	凸面	OPZ41H-25
4.O	凹凸面	CPZ41H-40
6.4	凹凸面	CPZ41H-64
錐齒輪傳動閘閥		在型號“Z”后插入“5”，示例0PZ541H-16C
電動閘閥		在型號“Z”后插入“9”，示例0PZ941H-16C

注：如法蘭密封面形式與表中規定不同時，有戶應在合同中注明。
■主要用途 Application
　　排渣閘閥適用于公稱壓力 PNl.6～6.4MPa工作溫度O～100℃的火力電、站水利排渣系統及水利工程的灰漿排放系統管路上，切斷域接通管路中的介質：適用介質為：灰水混合物、渣水溫合物 (渣水比 1：6，最大粒度<50mm)。
■應用規范 Standard

設計與制造	結構長度	壓力一溫度等級	連接端尺寸	試驗與檢驗
GB/T12224 GB/T12234 JB/T3595	GB/T12221	GB/T9131 JB/T3595 HG20604	JB/T79 JB/T9113 HG20592～20635	JB/T9092 GB/T13927

■結構與特點 Structure and characteristic
1、選材考究，行合國內外相關標準，材料的全面質量高。
2、密封副材料為耐磨合金，耐磨性強、耐沖蝕、耐擦傷、磨擦力小，密封可靠
3、中法蘭采用法蘭螺栓連接，支管兩端為法蘭連接。
4、啟閉件采用半密封副強制密封，性能優良。
5、閥體出口流道線型合理，不存渣、啟閉靈活、不卡阻。
6閥桿經調質及表面氮仳處理，有良好的抗腐蝕性、抗擦傷性和耐磨性。
7、中大口徑設置推力球軸承及撞擊手輪，啟閉輕松。

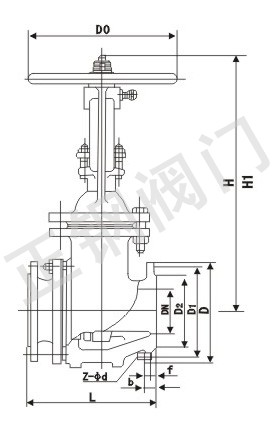

■結構形式 Type of construction

■應用規范 Standard

設計與制造 Design and manufacture		GB/T12224 JB/T3595
連接端尺寸	結構長度 Face to face	GB/T12221
Connection dimension	法蘭尺寸 End flanged	GB/T9113
檢驗與試驗 Inspection and test		JB/T9092
材料 Material	碳鋼 Carbon steel	GB/T12229
標志 Symbol		GB/T12220
供貨 Supply		JB/T7928

■主要零件材料及主要用途 Material of prime parts and application

閥體 Body	閥蓋 Bonnct	閥板 Disc	閥座 Seat ring	閥桿 Stem	填料 Packing	適用介質 Suitble medium	適用溫度 (≤℃)
WCB	WCB	WCB+D577	WCB+D516MA	2Cr13	柔性石墨	煤、灰渣、泥漿	100

■主要外形尺寸連接尺寸及質量 Dimension and weights

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	fi	Z-φd	Do	H	質量 (kg)
1.6	50	250	165	125	102		20	3		4-φ18	200	335	60
	80	280	200	160	133		20	3		8-φ18	250	510	78
	100	300	220	180	158		22	3		8-φ18	320	685	96
	150	350	285	240	212		24	3		8-φ22	320	790	158
	200	400	340	295	268		24	3		12-φ22	400	885	222
	250	450	405	355	320		26	3		12-φ26	400	1015	289
	300	500	460	410	370		28	4		12-φ26	500	1190	365
	350	550	520	470	430		30	4		16-φ26	500	1350	558
	400	600	580	525	482		32	d		16-φ30	650	1460	850
	450	650	640	585	532		34	4		20-φ30	650	1620	1164
	500	700	715	650	585		36	4		20-φ33	650	1800	1482
	600	800	840	770	720		38	5		20-φ36	720	2095	2160

■主要外形尺寸連接尺寸及質量 Dimensior and weights

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
公稱壓力 PN(MPa)	公稱通徑 DN(mm)	L	D	D1	D2	D6	b	f	fi	Z-φd	Do	H	質量 (kg)
2.5	50	250	165	125	102		20	3		4-φ18	200	335	60
	80	280	200	160	133		24	3		8-φ18	250	510	78
	100	300	235	190	158		24	3		8-φ22	320	685	119
	150	350	300	250	212		28	3		8-φ26	320	790	162
	200	400	360	310	278		30	3		12-φ26	400	885	231
	250	450	425	370	335		32	3		12-φ30	400	1015	348
	300	500	485	430	390		34	4		16-φ30	500	1190	393
	350	550	555	490	450		38	4		16-φ33	500	1350	592
	400	600	620	550	505		40	4		16-φ36	650	1460	975
	450	650	670	600	555		42	4		20-φ36	650	1620	1219
	500	700	730	660	615		44	4		20-φ36	650	1800	1598
	600	800	845	770	720		46	5		20-φ39	720	2095	2340
4.0	50	250	165	125	99	88	20	3	4	4-φ18	250	340	98
	80	310	200	160	132	121	24	3	4	8-φ18	300	508	126
	100	350	235	190	156	150	24	3	4.5	8-φ22	350	680	156
	150	450	300	250	211	204	28	3	4.5	8-φ26	450	800	231
	200	550	375	320	284	260	34	3	4.5	12-φ30	550	875	300
	250	650	450	385	345	313	38	3	4.5	12-φ33	650	1010	416
	300	750	515	450	409	364	42	4	4.5	16-φ33	720	1145	535
	350	850	580	510	465	422	46	4	5	16-φ36	850	1180	742
	400	950	660	585	535	474	50	4	5	16-φ39	900	1280	1094
	450	1050	685	610	560	524	50	4	5	20-φ39	950	1415	1465
	500	1150	755	670	615	576	52	4	5	20-φ42	1000	1560	1938
6.4	50	250	180	135	99	88	26	3	4	4-φ22	250	340	102
	80	310	215	170	132	121	28	3	4	8-φ22	300	508	132
	100	350	250	220	156	150	30	3	4.5	8-φ26	350	680	165
	150	450	345	280	211	204	36	3	4.5	8-φ35	450	800	242
	200	550	415	345	284	260	42	3	4.5	12-φ36	550	875	314
	250	650	470	400	345	313	46	3	4.5	12-φ36	650	1010	446
	300	750	530	460	409	364	52	4	4.5	16-φ36	720	1145	553
	350	850	600	525	465	422	56	4	5	16-φ39	850	1180	781
	400	950	670	585	535	474	60	4	5	16-φ42	900	1280	1158
	450	1050	715	630	570	524	64	4	5	20-φ48	1000	1415	1535
	500	1150	800	705	640	576	70	4	5	20-φ54	1000	1560	1988
