【快速排污閘閥產品概述】
PZ44H、PZ48H快速排污閘閥的啟閉原理利用是齒輪轉90℃帶動閥桿提升實現開啟和關閉的目的。本閥不僅結構簡單、密封性好，而且體積小，重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。
【快速排污閘閥結構原理】
快速排污閘閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封壓差還應小于啟閉壓差，以確保開啟靈活。
【快速排污閘閥技術參數】
1、設計制造按GB/T12237-1989的規定。
2、檢驗和試驗按GB/T13927-2008的規定。
3、法蘭尺寸按JB79-59的規定。
4、壓力--溫度等級按GB9131的規定。
5、壓縮彈簧按GB/T1239.2的規定。
6、結構長度按JB/T6900-93的規定。
7、標志按GB/T12220-1989的規定。

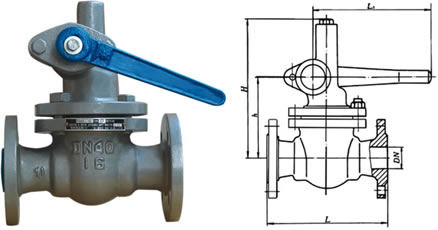

【快速排污閘閥產品外形尺寸圖】
【快速排污閘閥性能規范】
|
型 號 |
公稱壓力 |
試驗壓力Ps（MPa） |
適用介質 |
適用介質（℃） |
|
PZ44/48H-16C |
1.6 |
2.4 |
1.8 |
水、蒸汽 |
≤250 |
|
PZ44/48H-16 |
|
|
|
|
|
|
PZ44/48H-25C |
2.5 |
3.8 |
2.8 |
|
|
|
PZ44/48H-25 |
|
|
|
|
≤425 |
|
PZ44/48H-40C |
4.0 |
6.0 |
4.4 |
|
|
|
PZ44/48H-40 |
|
|
|
|
≤250 |
【快速排污閘閥尺寸及重量】
|
公稱壓力
PN（MPa） |
公稱通徑
DN（mm） |
PZ44/48H |
重量（kg） |
|
L |
D |
D1 |
D2 |
D6 |
b |
ZΦd |
H |
LO |
|
|
1.6 |
25 |
160 |
115 |
85 |
65 |
- |
14 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
16 |
4-Φ18 |
180 |
200 |
11 |
|
40 |
230 |
145 |
110 |
85 |
- |
16 |
4-Φ18 |
220 |
220 |
16 |
|
50 |
250 |
160 |
125 |
100 |
- |
16 |
4-Φ18 |
230 |
240 |
20 |
|
65 |
265 |
180 |
145 |
120 |
- |
18 |
4-Φ18 |
250 |
280 |
28 |
|
80 |
280 |
195 |
160 |
135 |
- |
20 |
8-Φ18 |
280 |
350 |
38 |
|
2.5 |
25 |
160 |
115 |
85 |
65 |
- |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
200 |
135 |
100 |
78 |
- |
18 |
4-Φ18 |
180 |
200 |
11 |
|
40 |
200 |
145 |
110 |
85 |
|
18 |
4-Φ18 |
220 |
220 |
16 |
|
50 |
250 |
160 |
125 |
100 |
- |
20 |
4-Φ18 |
230 |
240 |
20 |
|
65 |
265 |
180 |
145 |
120 |
- |
22 |
8-Φ18 |
250 |
280 |
28 |
|
80 |
280 |
195 |
160 |
135 |
- |
22 |
8-Φ18 |
280 |
350 |
38 |
|
4.0 |
25 |
160 |
115 |
85 |
65 |
58 |
16 |
4-Φ14 |
160 |
180 |
10 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
4-Φ18 |
180 |
200 |
11 |
|
40 |
230 |
145 |
110 |
85 |
76 |
18 |
4-Φ18 |
220 |
220 |
16 |
|
50 |
250 |
160 |
125 |
100 |
88 |
20 |
4-Φ18 |
230 |
240 |
20 |
|
65 |
265 |
180 |
145 |
125 |
110 |
22 |
8-Φ18 |
250 |
280 |
28 |
|
80 |
280 |
195 |
160 |
135 |
121 |
22 |
8-Φ18 |
280 |
350 |
38 |
正鋼溫馨提示：
1、請在訂貨時提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對快速排污閘閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
3、正鋼專業為您打造適合您的快速排污閘閥產品，歡迎您的來電（☏:400-6868-625）或瀏覽正鋼官方網站http://m.cbazwhy.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
