【柱塞式蒸汽閘閥介紹】
UZ41SM柱塞式蒸汽閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞式蒸汽閘閥。
【柱塞式蒸汽閘閥結構特點】
1、UZ41SM柱塞式蒸汽閘閥是由閥體、閥蓋、閥桿、柱塞、導向套、密封環、手輪等零件組成 (如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座面完成閥門的開啟與關閉功能。
2、在閥門中柱塞與密封環采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面及柱塞外圓密封從而耐磨 性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高閥門的使用壽命。
3、UZ41SM柱塞式蒸汽閘閥是根據原有的閘閥連接尺寸設計制造的，由于閘閥在使用過程中出現外漏，密封環帶復性較差，使用壽命短等缺點，本柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點，成為一種結構新穎的無泄漏柱塞閘閥。
【柱塞式蒸汽閘閥性能規范】
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄鋼 |
≤250℃ |
水、蒸汽、油品 |
PNl．6-4.0MPa |
|
鑄鐵 |
≤180℃ |
水、蒸汽、油品 |
PNl．6 |
|
不銹鋼 |
≤200℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤200℃ |
氮、氫、尿素等 |
DNl 5-400mm |
【柱塞式蒸汽閘閥試驗規范標準】
|
實驗項目 |
實驗介質 |
實驗壓力 |
|
壓強實驗 |
水 |
1.5PN |
|
高壓密封試驗 |
水 |
1.1PN |
|
低壓氣密封試驗 |
氣 |
0.5-O.7MPa |

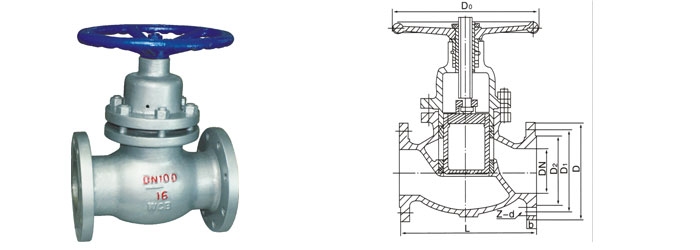

【柱塞式蒸汽閘閥外形結構】
【柱塞式蒸汽閘閥連接尺寸】
|
DN(mm)
尺寸 |
UZ41SM-16C（Y、P、R） |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
|
t |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
8-23 |
12-23 |
12-25 |
16-25 |
16-30 |
|
DN(mm)
尺寸 |
UZ41SM-25C（Y、P、R） |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
240 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
505 |
|
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
48 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
|
DN(mm)
尺寸 |
UZ41SM-40C（Y、P、R） |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
250 |
265 |
280 |
300 |
325 |
350 |
400 |
450 |
500 |
550 |
600 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
375 |
445 |
510 |
570 |
655 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
510 |
585 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
282 |
345 |
408 |
465 |
535 |
|
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
38 |
42 |
46 |
52 |
58 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-12 |
8-26 |
8-26 |
12-30 |
12-33 |
16-33 |
16-36 |
16-39 |
|
DN(mm)
尺寸 |
UZ41SM-64C（Y、R、P） |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
|
W |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
|
D |
175 |
200 |
210 |
250 |
295 |
340 |
405 |
|
K |
135 |
160 |
170 |
200 |
240 |
280 |
345 |
|
D1 |
105 |
130 |
140 |
168 |
202 |
240 |
300 |
|
t |
26 |
28 |
30 |
32 |
36 |
38 |
44 |
|
n-φ |
4-23 |
8-23 |
8-23 |
8-25 |
8-30 |
8-34 |
12-34 |
|
DN(mm)
尺寸 |
UZ41SM-100C（Y、R、P） |
|
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
250 |
280 |
310 |
350 |
400 |
450 |
550 |
|
W |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
|
D |
195 |
220 |
230 |
285 |
310 |
350 |
430 |
|
K |
145 |
170 |
180 |
210 |
250 |
290 |
360 |
|
D1 |
112 |
138 |
148 |
172 |
210 |
250 |
312 |
|
t |
28 |
32 |
34 |
38 |
42 |
40 |
54 |
|
n-φ |
4-25 |
8-25 |
8-23 |
8-30 |
8-34 |
12-34 |
12-41 |
【柱塞式蒸汽閘閥安裝和維修】
1、本柱塞閥可在任意位置安裝，介質流動方向見閥體一箭頭所示。
2、在短時間內，冷熱交替溫差較大的管道中，柱塞閥不能使用。
3、正鋼公司生產的柱塞閥出廠前均按ZBJ16006進行試驗、驗收、使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
4、經過一段時間的使用密封環如有磨損及滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻地略加旋緊以至不滲漏即可同時更換時應防止柱塞和新裝密封環裂痕和碰傷。
正鋼溫馨提示：
1、請?jiān)谟嗀洉r(shí)提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對柱塞閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
3、正鋼專業為您打造適合您的柱塞閥產品，歡迎您的來電（☏:400-6868-625）或?yàn)g覽正鋼官方網站http://m.cbazwhy.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
