散熱型焊接針型閥產品介紹
散熱型焊接針型閥適用于火力發電廠的蒸汽等高壓高溫管路上作為啟閉機構。閥體材料選用優質碳鋼不銹鋼或耐熱合金鋼鍛造，密封面采用硬質合金堆焊而成。高溫高壓針型閥密封性能良好等優點是電站、油、化工裝置和儀表測量管路中的一種先進連接方式的閥門。安裝時應使介質的流向與閥體上的箭頭方向一致。
散熱型焊接針型閥制造標準
設計與制造：GB/T12223-89
焊接尺寸：JB/T 1751-75
結構長度：GB12221
檢驗與實驗：GB/T13927
散熱型焊接針型閥主要零部件材料
|
零件名稱
Part name |
閥桿、閥蓋、螺栓Body,Bonnet bolt |
閥桿、閥瓣密封圈Stem,Disc,Gasket |
填料
Packing |
墊片
Gasket |
手柄
Hande |
|
J61Y-170V |
鉻鎳不銹鋼Cr.NiStainlesss steel |
不銹鋼
Stainless steel |
聚四氧乙稀、柔性石墨PTEF,Soft graphite |
橡膠石棉板Latex asbestos |
優質碳鋼
High grade
Garbon steelll |

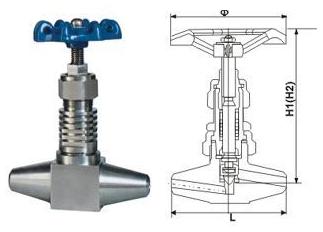

散熱型焊接針型閥結構圖及連接尺寸
|
公稱直徑DNmmNominal Diameter |
管螺紋RC Source loint |
尺寸Dimensions |
重量Kg
Weight |
|
Do |
L |
H |
Hi |
d |
|
6 |
3/4 |
80 |
78 |
100 |
110 |
6 |
1.20 |
|
10 |
1 |
80 |
120 |
100 |
110 |
8 |
1.50 |
|
15 |
11/4 |
100 |
130 |
120 |
130 |
12 |
1.70 |
|
20 |
2 |
120 |
145 |
150 |
165 |
15 |
2.60 |
