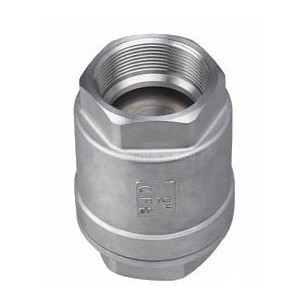

內螺紋立式止回閥

內螺紋立式止回閥產品介紹
內螺紋立式止回閥精度高，外觀美，造型小，帶有彈簧裝置。垂直與水平安裝均可等特點。主要適應管道系統中防止介質倒流使用。硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。

內螺紋立式止回閥工作原理
內螺紋立式止回閥正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。內螺紋立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。

內螺紋立式止回閥結構圖

內螺紋立式止回閥外形尺寸

內螺紋立式止回閥產品特點

1、具有結構短、體積小、質量輕。

2、閥瓣關閉快速，水錘壓力小。

3、流道通暢，流體阻力小；動作靈敏，密封性能好。

4、安裝方便，可在水平、垂直兩個方向的管路上安裝。

5、閥板采用對偶板上加兩個扭力彈簧的設計，可使閥板自行速閉。

6、因速閉作用，可防止介質倒流，消除水錘作用強。
