【真空負壓安全閥產品介紹】
A72W真空負壓安全閥適用于溫度≤200℃的負壓系統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；
當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及系統。安裝在正常非負壓系統，當容器和系統的放散閥未打開，產生負壓時，此閥自動開啟。

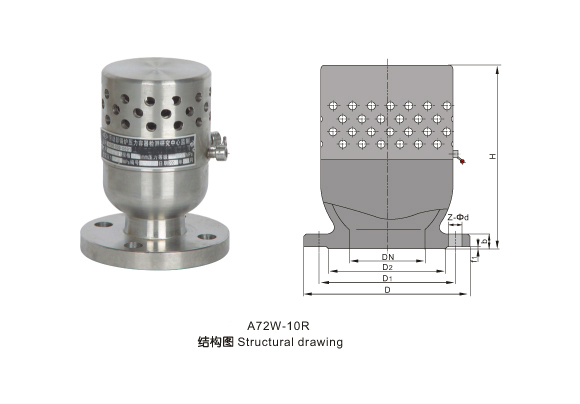

【真空負壓安全閥產品結構圖】
| 【真空負壓安全閥主要性能規范】 |
| NO. |
Name of part |
A72W-P Materials |
A72W-R Materials |
| 1 |
Body |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 2 |
Seat |
1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
| 3 |
Adjusting ring |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 4 |
Bonnet |
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
| 5 |
Stem |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
| 6 |
Spring |
50CrVA |
50CrVA Coated Teflon |
| Working temperature |
200 |
| Suitable medium |
A72W-10P Nitric acid etc. medium |
| A72W-10R Acetic acid etc. medium |
| 主要零部件材料 Explanation of materials for main parts |
Nominal diameter
DN(mm) |
Dimensions |
| D |
D1 |
D2 |
Z- d |
b |
f1 |
H |
| 15 |
95 |
65 |
45 |
4-14 |
14 |
2 |
110 |
| 20 |
105 |
75 |
55 |
4-14 |
16 |
2 |
130 |
| 25 |
115 |
85 |
65 |
4-14 |
16 |
2 |
150 |
| 32 |
140 |
100 |
78 |
4-18 |
18 |
2 |
180 |
| 40 |
150 |
110 |
85 |
4-18 |
18 |
3 |
200 |
| 50 |
165 |
125 |
100 |
4-18 |
20 |
3 |
221 |
| 80 |
200 |
160 |
135 |
4-18 |
22 |
3 |
245 |
| 100 |
220 |
180 |
155 |
8-18 |
22 |
3 |
253 |
| 125 |
250 |
210 |
185 |
8-18 |
24 |
3 |
280 |
| 150 |
285 |
240 |
210 |
8-23 |
24 |
3 |
329 |
| 200 |
340 |
295 |
265 |
8-23 |
26 |
3 |
377 |
| 250 |
395 |
350 |
320 |
12-23 |
28 |
3 |
440 |
【真空負壓安全閥安裝說明】
①真空負壓安全閥都應水平安裝。
②真空負壓安全閥出口處應無阻力，避免產生受壓現象。
③真空負壓安全閥在安裝前應專門測試，并檢查其官密封性。
④對使用中的真空負壓安全閥應作定期檢查。
訂貨須知：
一、①真空負壓安全閥產品名稱與型號②真空負壓安全閥口徑③真空負壓安全閥的起跳壓力④真空負壓安全閥的介質和溫度以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門真空負壓安全閥型號，請按真空負壓安全閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
