【氣動偏心半球閥產品特點】
1、其結構采用偏心契緊原理通過傳動機構達到閘緊，調節，關閉的目的，密封副食金屬面環帶硬面接觸密封，雙偏心結構在開啟時閥芯位于藏球室內，流通截面大，且閥門不被沖刷，關閉時閥芯不被沖刷，開啟時閥芯球面沿閥座漸進，有效地切除結垢障礙，實現可靠密封。他對兩相混流易結垢固體析出的混流輸出特別有效。
2、閥門的半球用雙金屬，母材上堆焊不同的合金，閥座業作相應堆焊特殊的處理，密封面組合成防腐，耐磨，高強度等各種類型，滿足不同場合的需求。
3、密封嚴密、輸出有害氣體可達零泄露。
4、密封副的閥芯留有補償量，當閥座磨損后，關閉時再轉動少許，仍能可靠密封，延長使用壽命。此外，用戶將壓緊螺母擰掉，調整或更換后閥座仍可用，避免了閥門密封失效后整臺報廢的弊端。
【氣動偏心半球閥主要零件材料】
|
名稱 |
材質 |
|
閥體 |
QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti |
|
閥軸 |
2Cr13、1Cr13 |
|
閥瓣 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
閥座 |
合金滲氮鋼、滲氮不銹鋼、耐磨鋼 |
|
軸承 |
鋁青銅、FZ－1復合材料 |
|
填料 |
聚四氟乙烯、柔性石墨 |
【氣動偏心半球閥性能參數】
|
公稱壓力（Mpa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
公稱通經（mm） |
40－1600 |
40－1600 |
40－1200 |
40－600 |
40－600 |
|
密封試驗壓力（Mpa） |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
殼體試驗壓力（Mpa） |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
適用溫度（℃） |
－29～300、－29～425、－29～540 |
|
適用介質 |
清水、海水、污水、酸堿等液體、料漿、蒸汽、燃?xì)�、油�?/FONT> |
|
驅動方式 |
手動、電動、氣動 |
|
連接形式 |
法蘭連接、對夾連接 |
|
安裝方式 |
立式安裝、臥式安裝 |

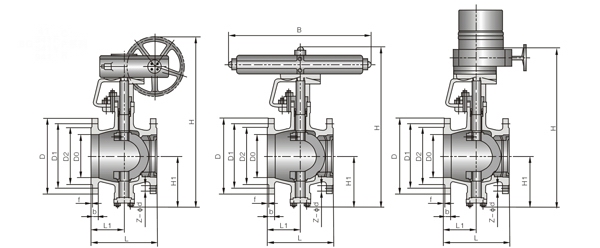

【氣動偏心半球閥外形結構圖】
【氣動偏心半球閥主要外形和連接尺寸】
| 公稱壓力 PN/Mpa |
公稱通徑
DN/mm |
尺寸 （mm） |
| L |
D |
K |
d |
f |
C |
Z-￠d |
H |
| 1.6 |
40 |
165 |
150 |
110 |
85 |
3 |
16 |
4-￠18 |
|
| 50 |
178 |
165 |
125 |
100 |
|
| 65 |
190 |
185 |
145 |
120 |
18 |
280 |
| 80 |
203 |
200 |
160 |
135 |
20 |
8-￠18 |
320 |
| 100 |
229 |
220 |
180 |
155 |
370 |
| 125 |
254 |
250 |
210 |
185 |
22 |
430 |
| 150 |
267 |
285 |
240 |
210 |
24 |
8-￠23 |
510 |
| 200 |
292 |
340 |
295 |
265 |
26 |
12￠-23 |
600 |
| 250 |
330 |
405 |
355 |
320 |
30 |
12-￠26 |
690 |
| 300 |
502 |
460 |
410 |
375 |
4 |
760 |
| 350 |
572 |
520 |
470 |
435 |
34 |
16-￠26 |
830 |
| 400 |
610 |
580 |
525 |
485 |
36 |
16-￠30 |
925 |
| 450 |
660 |
640 |
585 |
545 |
40 |
20-￠30 |
1025 |
| 500 |
700 |
715 |
650 |
608 |
44 |
20-￠34 |
1120 |
| 600 |
813 |
840 |
770 |
718 |
5 |
48 |
20-￠36 |
1210 |
訂貨須知：
一、①氣動偏心半球閥產品名稱與型號②氣動偏心半球閥口徑③氣動偏心半球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門氣動偏心半球閥型號，請按氣動偏心半球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
